基膜作為塗層的承載基體，其表麵理化性能直接主導塗覆效（xiào）果與最終產品的綜合（hé）品質。底塗技術作為調和基膜與功能塗層界麵適配性的關鍵支撐手段，借助（zhù）表麵改（gǎi）性修飾、機械錨固咬合及化學鍵合（hé）交聯等多重作用路徑，成功破解了界麵附著力薄（báo）弱、塗層缺陷頻發等行業核心痛點，已（yǐ）在光學膜防眩光處（chù）理、鋰電（diàn）池隔膜功能塗覆、柔性顯示透明導（dǎo）電層製備及包裝材料阻（zǔ）隔塗（tú）層加工等高端製造場景中實現規模（mó）化應用。本文結合底塗技術的作用機理、材料適配特（tè）性與實操案例，係統（tǒng）拆解（jiě）其核心邏輯與全流程工藝優化方（fāng）案。

一、底塗技（jì）術的核心原理與作用機製

底塗技術的核（hé）心要（yào）義的是構建一層兼具雙向適配性的界麵過渡層，精準（zhǔn）彌（mí）補基材表麵微觀瑕疵、化學惰性強等固有短（duǎn）板。底塗劑憑（píng）借獨特的兩親性分子構型發揮效能（néng）：一端可通（tōng）過共（gòng）價鍵、配位鍵等化學鍵合形式，或範德華力、氫（qīng）鍵等物理作用牢牢錨定在基材（cái）表麵，推動界麵分子間的相互擴散與融合滲透；另一端則能與後續塗層材料形成熱力學相（xiàng）容體係，或發生（shēng）特異性化學反應，搭建起穩固的界麵連接（jiē）架構，同時填充基材（cái）表麵的細（xì）微劃痕與孔隙，調節表麵（miàn）極性以強化塗層的鋪展潤（rùn）濕（shī）性。

其核心（xīn）功能集中體現（xiàn）在四個維度：一是強化（huà）界麵結合力，通過化（huà）學鍵合與物理錨固的協同作（zuò）用，使（shǐ）塗層附著力實現3至5倍的躍升，從根源上規避塗層脫落、起皮問題（tí）；二是提（tí）升塗層均一（yī）性，借助底塗層填（tián）補基（jī）材表麵缺陷，在鈣鈦礦太陽（yáng）能電池製備等場景中，可將塗層厚（hòu）度波動控製在±2μm範圍內，為功能性（xìng）能優化奠定基礎；三是適配極端工藝條件，能耐受高溫燒結、高速塗布等嚴苛（kē）工況（kuàng），保（bǎo）障生產連續性；四是調控塗層結晶效能，加速結晶進程並優化結晶形（xíng）態，延長載流（liú）子存續時（shí）間，顯（xiǎn）著（zhe）提升產（chǎn）品功能特性。

二、難塗材料（liào）的（de）核（hé）心特性與塗（tú）覆難點

聚丙烯（PP）、聚乙烯（PE）、聚四氟乙烯（PTFE）、矽橡膠等基材，因表麵能偏低、化（huà）學惰性突出、微觀結構特殊等特質，成為塗布工藝中的典型（xíng）難塗物料。表麵能不足是核心瓶頸，PP與PE的表麵能僅維持在29-31mN/m區間，PTFE更是低至18-22mN/m，遠低於塗料鋪展所（suǒ）需的臨界表麵張力（通常需≥40mN/m），導致塗料在（zài）其表麵無法充（chōng）分鋪展，形成珠狀接觸形態，界麵附著力近（jìn）乎（hū）為零。

化學惰性層（céng）麵，這類材料的分子鏈多為飽和碳鏈結構，缺乏羥基、羧基等活性官能團，塗料中的交聯組分與固（gù）化劑難以與之形成穩定化學鍵，僅能依靠微弱的物理作用力維係附著，界麵結合強度極差。矽橡膠的塗覆（fù）難度更為特殊，其主鏈為穩定的Si-O鍵（jiàn），側鏈連接甲基基團，不僅表（biǎo）麵能低（dī），化學穩定性也極強（qiáng），普通塗料無法與之發生（shēng）反應，必須采用專用（yòng）底（dǐ）塗（tú）劑引入活性位（wèi）點方可改善。同時（shí），拋光（guāng）金屬鎳（niè）等基材表（biǎo）麵光滑度極高（Ra<0.1μm），缺乏機械錨固所需的粗糙結構，半結晶材料的晶界微裂紋也難以被塗料滲透，進一步加劇了附（fù）著難題。

三、主流底（dǐ）塗劑類型與適配場景

不同類型底（dǐ）塗劑依托差異化作用機理（lǐ），適配多樣化應用場景：矽烷偶聯劑憑（píng）借“無機官能端-基材、有（yǒu）機官能端-塗（tú）層”的雙向化學鍵合架橋效（xiào）應，成為無機材料與有機聚合物粘接增強的主流選（xuǎn）擇，應用場景覆（fù）蓋廣泛；氯丁膠類底塗劑通過溶劑揮（huī）發形成高彈性膠膜，依托物理錨固與溶劑型膠粘劑的共溶協同作用，常用於橡膠、塑料（liào）等（děng）物料的粘接預處理環節。

聚氨酯類底塗劑（jì）憑借（jiè）與（yǔ）聚氨酯係塗料、膠粘劑的結（jié）構相似性，實現分子鏈間的互擴散融合，顯著增強（qiáng）對ABS、PP等塑料基材的界麵附著（zhe）力；轉化型底塗劑則通（tōng）過（guò）表麵刻蝕、化學改性改變基材表（biǎo）層化學狀態，例如采用磷化（huà）液對鋼鐵基材進行處理形成磷酸鹽轉化膜，借助專用蝕刻劑對PTFE表麵改性，專門針對難（nán）粘材（cái）料的（de）塗覆需求設計。

四（sì）、PET基膜底（dǐ）塗實戰方案與工藝要點

以PET基膜為典型案例，其低表麵能、高結晶度的固有特（tè）性導致界麵附著力不足，需通（tōng）過全流程（chéng）工藝優化實現高效底塗處理（lǐ）。預處理階段可采用電（diàn）暈改性技術，將基材表麵張力提升至50dynes/cm以上（shàng），或預先（xiān）塗覆納（nà）米級專用處理劑（jì）構建打底層（céng）；底塗劑選型優先采用聚酯型水性聚氨酯，依托分子鏈（liàn）中的酯鍵結構提升與PET基材的（de）相容性，搭配環氧（yǎng）矽烷類交聯劑，進一步增強底塗層（céng）的致密性與結構（gòu）穩定性。
關鍵詞：非晶矽鋼塗布機

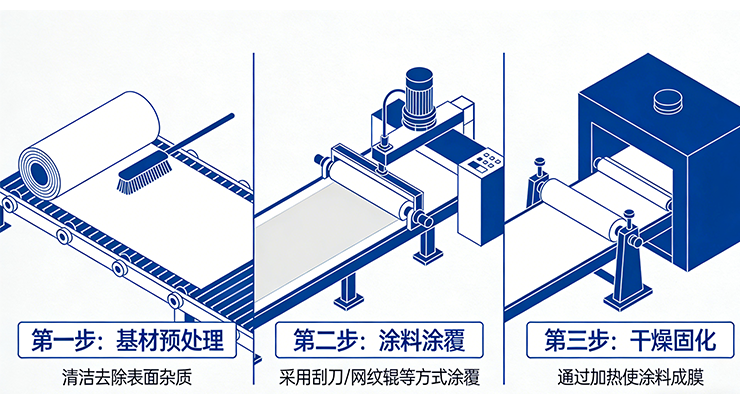

塗布工（gōng）藝可選用微凹版塗布、狹縫擠出塗布等技術，精準控製幹（gàn）膜厚度在0.5-3μm區間；幹燥固化環節（jiē）需兼顧（gù）樹脂成膜需求與PET基材的耐熱（rè）極限（通常不超過（guò）120-150℃），確（què）保底塗劑充分聚結並完成交聯反應。測試評估環節（jiē），采用百（bǎi）格法（參照ASTM D3359標準）、剝離（lí）強度測（cè）試（shì）定量評估附著力，結合接觸（chù）角測試、紅外光譜分析驗證基材處（chù）理效果與（yǔ）底塗質（zhì）量，同時優化助（zhù）劑選型與儲（chǔ）存規範，規避氣泡殘留、塗層脆化等不良問題。
