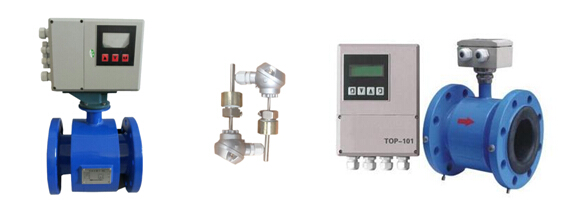

管道式電磁熱量表                             分體式電磁熱量表

一.產品概述：

ZY-LDE-RL電磁熱量表相對於其他種類的熱量表，測量更加穩定，可靠，液晶屏幕同時顯示累積熱量、累積流量、瞬時熱量、瞬時流量、進水溫度、出水溫度、溫差等參數。由流量測量單元、熱量計算單元和精確配對的溫度傳感器（PT1000）組成。電磁熱量表利用法拉第電磁感應原理測量流量，結合配對溫度傳感器的供回水溫度信號，就能計算、累積、存儲和顯示熱交換回路中吸收或釋放的熱量。
計費原理：
ZY-LDE-RL電磁熱量表是根據係統中流量傳感器的流量信號和配對溫度傳感器檢測的供回水溫度信號，以及水流經的時間計算並顯示該係統所釋放或吸收的熱量。熱量以累計形式顯示，單位kWh，顯示8位。
計算數學模型為：Q=qmΔhdt
式中：—釋放的熱量：kJ；
qm—流經熱能表中載熱液體的質量：kg/s；
Δh—熱交換回路中入口溫度與出口溫度對應的載熱液體的比焓值差：kJ/kg；
t—時間：s。
ZY-LDE-RL  管道式電磁熱量表的優點：
1、可直接顯示累計熱量、累計流量、瞬時流量、供水溫度、回水溫度、溫差等係統所需的各種參量。強調的是一體式電磁熱量表除了具有一般熱量表都具有的熱量計算功能外，還具有瞬時流量測量的功能。也就是說一體式電磁熱量表是一般熱係統中熱能表和流量計兩個設備的疊加。一體式電磁熱量表可以通過通訊係統將瞬時流量值反饋給控製係統，控製係統就可以根據當前的流量值調節變頻水泵的輸出，從而調節這個係統的水力平衡。
而一般的熱量表不提供瞬時流量值；或者由於原理所限，提供的瞬時流量值也隻是個參考值。
2、測量通道是段光滑直管段，不會阻塞，不產生流量檢測所造成的壓力損失，節能效果好。當前國情下，菠萝菠萝蜜在线视频國家的空調係統或者是供熱係統的水體都是非常差的，不可避免的會夾雜固體顆粒、麻絲等的雜質，由於一體式電磁熱量表沒有機械運動部件，這些雜質不會阻塞表計從而引起計量不準，甚至損壞表計。而傳統的機械式熱量表易堵、易損壞，調試、維護不方便；超聲波熱量表雖然也沒有運動部件，但是采用時差法測量的超聲波熱量表隻能用於清潔液體，在當前不能保證水體清潔的情況下，時差法的超聲波熱量表在在測量含雜質的水時，本身的精度不能保證；使用一段時間後，由於換能器和反射柱容易附著雜質，精度會下降；而多普勒法隻能用於測量含有一定量懸浮顆粒和氣泡的液體，多普勒法測量精度也不高。
3、管道式電磁熱量表的流量測量原理決定了輸出隻與被測介質的平均流速成正比，而與對稱分布下的流動狀態（層流或湍流）無關。所以一體式電磁熱量表量程範圍極寬，其測量範圍度可達100：1，有的甚至達1000：1的可運行流量範圍。
4、管道式電磁熱量表的安裝施工方便。由於計算單元和流量測量單元是一體的，不存在多餘的連線，安裝施工比較簡單，不會因為有很多連線，需要預埋。鐵管，現場穿線；也不會產生接線錯位而給調試工作帶來困難。（就算用戶需要就地顯示儀表，也隻是拉一根通訊線下來）。而傳統的分體式熱量表需要拉兩根溫度傳感器的線纜，一根流量信號的線纜，施工的難度和複雜度大；由於需要屏蔽鐵管和延長線纜，成本也增加。
8、采暖和供冷兩用。
二.ZY-LDE-RL  管道式電磁熱量表的基本技術參數：
轉換器技術參數：
1、電源：220V AC（110VAC ～ 245VAC）、24VDC；
2、功耗：≤20W （配套功耗）；
3、準確度等級：1級或2級（配套精度）；
4、防護等級：IP65；
5、環境溫度：A類；
6、溫度分辨率：0.01℃；
7、可選溫度測量範圍：-30℃ ～ 180℃；
8、溫差測量範圍：1℃ ～ 90℃；
9、流量讀數（m3）：9999999999（十位）；
10、熱量讀數（Mwh）：9999999999（十位）；
11、熱量單位：kJ、MJ、GJ、kwh、Mwh可選；
12、模擬輸出：4～20mA DC/600負載電阻（可在熱量和流量參數間切換）；
13、脈衝輸出：zui度頻率5000Hz、脈寬0.1ms～999.9ms（可在熱量和流量參數間切換）；
14、通訊：RS-485（RS-232、M-BUS、HART等可選）。
三.傳感器技術參數：
1、公稱通徑：DN50 ～ DN1400mm；
2、公稱壓力：0.6MPa ～4MPa；
3、襯裏材料：耐高溫橡膠、PTFE、PFA、F46；
4、電極材料：含鉬不鏽鋼、哈氏合金B、哈氏合金C、鈦、鉑/銥合金、鉭；
5、結構形式：分體型、一體型；
6、介質溫度：-30℃ ～ 180℃；
7、連接方式：法蘭式。
四.溫度傳感器技術參數：
1、傳感器類型：PT1000；
2、安裝方式：保護套管；
3、溫度測量範圍：-50℃ ～ 200℃；
4、導線長度：0.6m ～ 15m。
五.ZY-LDE-RL  管道式電磁熱量表的安裝方法：
1、供暖係統應在入樓處安裝過濾器。供熱前對係統管道進行清洗，防止安裝管道時落入的雜物堵卡熱量表。傳感器垂直安裝（流體自下而上流動），在這種位置下，當液體不流動時，固體物質沉澱，而油類物質上浮，都不會附著在電極上。如果水平安裝，保證管道內充滿液體，以避免由氣穴而影響度；
2、管道內徑應與傳感器內徑保持一致，以避免節流現象；
3、安裝環境應遠離強磁場設備以防幹擾。（如發動機，變壓器，無線電發射機，電解池或者其他引起電磁幹擾的場所）；
4、電磁熱量表可安裝在進水管也可以安裝在回水管，安裝位置應方便查表。傳感器的上遊應有不小於5DN的直管段長度，若上遊有非全開的閘門或調節閥，則連接閘閥與傳感器的直管段長度應增加到10DN，下遊直管段長度一般不小於3DN即可；
5、傳感器與轉換器之間連接電纜長度為100；
6、動用電氣焊時，焊口遠離傳感器，嚴防因傳感器過熱或因焊渣飛入而損壞襯裏；
7、溫度傳感器電纜線長為4米,回水溫度傳感器的位置與熱量表的位置不能超過線長，如超過可協議供貨；
8、電磁熱能表接地線線徑應不小於5.5mm2，且盡可能的短，並且避免和其它設備公用接地（推薦使用單獨接地）。
應用範圍：
ZY-LDE-RL 型管道式電磁熱量表是一種測量熱變換係統中載熱流體所釋放的熱量的計量儀表。它使用了高精度、高可靠性電磁流量計作為流量測量，采用高精度、高穩定性的鉑金熱電阻做溫度測量，使該熱能表具有非常優異的測量性能。可廣泛應用於民用住宅小區、寫字樓和企事業單位集中供熱、供暖、空調等熱量的計量。
量程範圍確認：
一般工業用電磁熱量表被測介質流速以2～4m/s為宜，在特殊情況下，zui低流速應不小於0.2m/s，高應不大於8m/s。若介質中含有固體顆粒，常用流速應小於3m/s，防止襯裏和電極的過分磨擦；對於粘滯流體，流速可選擇大於2m/s，較大的流速有助於自動消除電極上附著的粘滯物的作用，有利於提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的範圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
電磁式熱量表的量程Q應大於預計的流量值，而正常的流量值以稍大於流量計滿量程刻度的50為宜。
六.流量計襯裏的選擇：

七.進口保護法蘭和接地法蘭（或接地環）的選擇：

八.產品測量流量範圍：

九.管道式電磁熱量表規格型號：

十.選用及選型的注意事項：
1、DN10-DN15，內襯材質標準設計為F46（FEP）,耐溫為180℃；
2、測量溫度≤140℃的熱水的熱量，內襯選擇PTFE；
3、測量溫度≤250℃的熱水的熱量，內襯選擇矽氟橡膠；
4、有負壓的場合，選擇F46做為內襯，且帶鋼絲網。

聲明：江蘇中儀保留管道式電磁熱量表更改產品設計、規格、參數的權利及資料信息的zui終解釋權。欲了解更多關於流量計的係列產品信息，請致電江蘇中儀，索取更多詳細的技術資料。
