| 一.用途說明 |
| 耐震壓力表主要用於冶金、電力、石油、化工、輕工、機械等工業部門的壓力檢測。壓力表依靠內部充灌阻尼油和配套緩衝裝置等措施。具有良好的耐震性能。適用於被測介質的壓力有強烈脈衝變化或壓力衝擊和在工藝中經常突然卸何的場合，以及環境震動較大的場所。儀表能測氣體、液體脈動壓力的平均值。以克服介質強烈脈衝及環境震動對儀表帶來的損害，確保讀數的準確性。

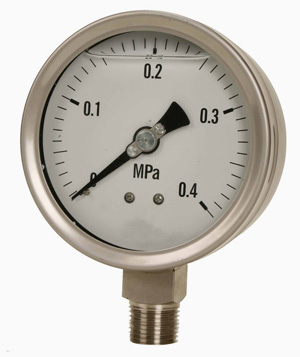

不鏽鋼耐震壓力表的外殼用不鏽鋼材料製成（簡稱半鋼），可在有腐蝕性、振動較大的惡劣環境中使用。 |
| 二.型號命名 |
|   |
| |
|
YTN-100Z |
YTN-150ZT-BF | |
| 三.技術參數 |
| 型號 | 結構形式 | 精確度% | 測量上限MPa | | YTN-60
YTN-60ZT
YTN-60B
YTN-63B | 徑向
軸向帶邊
徑向
軸向帶邊 | 2.5 | 0～0.1;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;
0～1.6;0～2.5;0～4.0;0～6.0;0～10;
0～16;0～25;0～40 | | YTN-100
YTN-100ZT
YTN-100B
YTN-103B | 徑向
軸向帶邊
徑向
軸向帶邊 | 1.6 | 0～0.1;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;
0～1.6;0～2.5;0～4.0;0～6.0;0～10;
0～16;0～25;0～40;0～60 | | YTN-150
YTN-150ZT
YTN-150B
YTN-150B | 徑向
軸向帶邊
徑向
軸向帶邊 | 0～0.1;0～0.16;0～0.25;0～0.4;0.0～6;0～1.0;
0～1.6;0～2.5;0～4.0;0～6.0;0～10;
0～16;0～25;0～40;0～60;0～100 | |
| 使用環境溫度：-5～55℃（表殼內充甘油）；
-25～55℃（表殼內充矽油）。 |
|
YZ-□ |
YZ-□T | |
YTN-□Z |
YTN-□ZT | |
| 型號 | D | d | L | d0 | B | H | d2 | H1 | H2 | | YTN-60 | φ60 | M14×1.5 | 14 | | 55 | 32 | | | 13 | | YTN-60ZT | 76 | 65 | 32 | 4.5 | 27 | 0 | | YTN-60B | | 55 | 32 | | | 13 | | YTN-63B | 76 | 65 | 32 | 4.5 | 27 | 0 | | YTN-100 | φ100 | M20×1.5 | 20 | | 90 | 44 | | | 18 | | YTN-100ZT | 118 | 90 | 44 | 5.5 | 27 | 30 | | YTN-100B | | 90 | 44 | | | 18 | | YTN-103B | 118 | 90 | 44 | 5.5 | 27 | 30 | | YTN-150 | φ150 | M20×1.5 | 20 | | 120 | 44 | | | 18 | | YTN-150ZT | 165 | 95 | 44 | 5.5 | 27 | 55 | | YTN-150B | | 120 | 44 | | | 18 | | YTN-153B | 165 | 95 | 44 | 5.5 | 27 | 55 | |
| 備注：連接螺紋可按要求訂貨。 |
