一.ZY-XH 智能信號隔離器性能簡介：
輸入單通道或雙通道電流或電壓信號，變送輸出隔離的單路或雙路電流或電壓信號，並提高輸入、輸出、電源之間的電氣隔離性能。

二.信號隔離器技術特點:
本產品采用了先進的數字技術，具備了傳統模擬隔離器所不具備的多項先進性能，在對高、低頻幹擾信號的抑製方麵均（jun1）有著優異表現，即使在大功率控製係統中依然能夠可靠應用，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償等諸多先進技術，並符合IEC61000-4-4:1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁幹擾要求，這一係列技術的應用使產品的穩定性及可靠性獲得科學的保證。

三.隔離器適用性:
可與單元組合儀表及DCS,PLC等係統配套使用，在油田、石化、製造、電力、冶金等行業的重大工程中有著廣泛應用。

隔離器技術參數:
隔離器係統傳輸準確度：±0.1%×F?S

隔離器溫度飄移：±0.0035%×F?S/℃(35ppm/℃)

輸入阻抗：電流：≤60Ω；電壓：≥500KΩ

電流輸出允許外接的負載阻抗：
4-20mA輸出時0~300Ω；0-10mA輸出時0~600Ω，
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
需要更大的負載能力請在訂貨時說明。

隔離器供電電源：AC 95~265V
               DC 20~32V

輸入功率：0.9~1.8W(與型號有關，詳見產品手冊附錄中關於輸入功率的計算方法)

隔離器輸入信號斷線時的輸出狀態:
隔離器輸出狀態有跟隨方式、報警方式兩種狀態可設置

四.隔離器選型:

五.通用型智能隔離器選型說明:
1.單通道產品zui多可以有兩路輸出；雙通道產品每路隻能對應一路輸出。
2.雙通道產品輸入信號如需不同，請與本公司聯係訂貨.
3.含通訊產品僅單輸入通道產品，並且zui多隻有一路模擬信號輸出。

隔離器麵板指示:
PWR：電源指示燈(綠色)；
ALM：輸入信號報警指示燈(紅色)；
隔離器正常工作狀態時該指示燈不亮；
隔離器輸入信號故障時閃爍；輸入信號超量程時長亮。

接 線 圖:

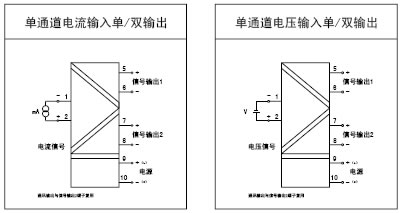

隔離器單輸入儀表接線圖
寬×高×深(12.8×100×115mm)

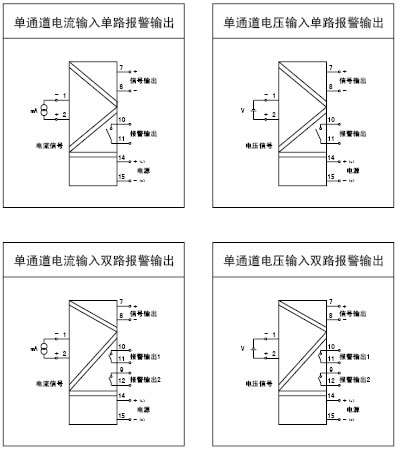

隔離器單輸入儀表接線圖
寬×高×深(18×100×115mm)

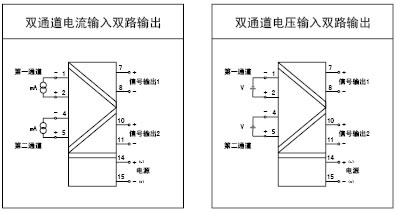

雙通道雙輸出儀表接線圖
寬×高×深(18×100×115mm)

通用型智能隔離器說明：
 1. 儀表供電形式有直流和交流，請注意區分！220V供電
產品的電源線接入圖中電源端子L、N之間，L接相線，N接零線。
2.如接地線可靠接地，可確保本產品符合IEC61000-4-4：1995中第三類工業現場環境對抗電磁幹擾的要求，如不接地線則會降低該項指標，但仍然可保證符合第二類以下的工業現場環境的應用，這已適用於絕大部分的工業現場。

六.隔離器校準:
本隔離器采用智能化數字化設計，可長期保證準確度在本手冊規定範圍之內。如需校準請選配本公司提供的專用手持式中文編程器進行操作.隔離器.
